HORN SPEAKER(3DPOINT Sound Source）AUDIO007

NEW 3D craft HFホーン H2354  完成写真　周波数特性

☆CRAFTAUDIO 2Dプラン

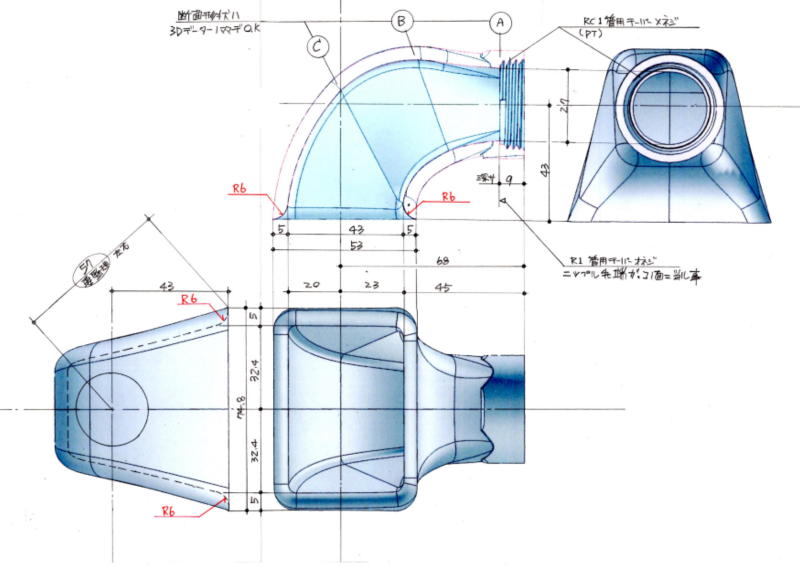

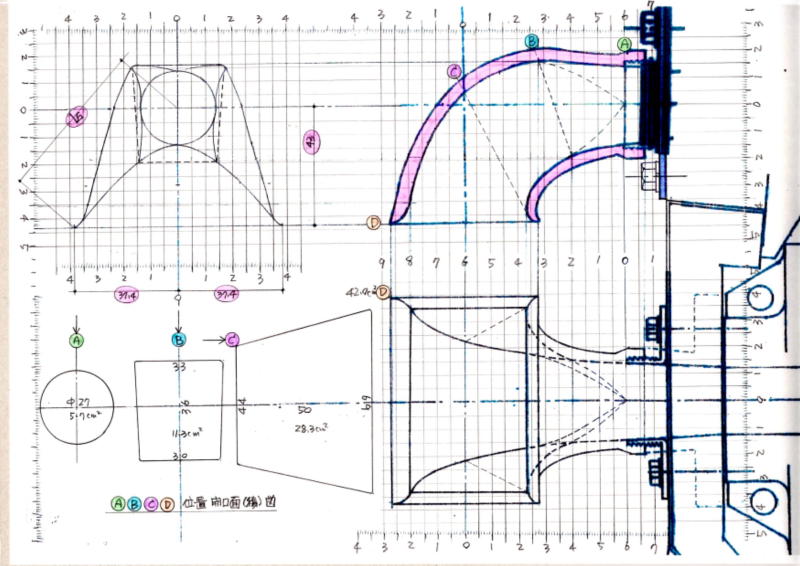

　今回,市販パーツ流用の枠を逸脱して,念願の　　　オリジナルHFホーンの造形を試みました。HF帯域1.45kHz〜6.5kHzの,ホーンモデと  しては,勿論JBL2307が原点であり、開口部分W250XH120の,MFホーンスロート内部と言った条件を踏まえて、同社唯一のカーブドホ-ンH5040をも参考にしながら、左図の2Dプランを纏めて見ました。　　　　　　　　　　　　  　ホーンフレアについては、既存市販ホーンと同じ様に、理論カーブへの漸近姿勢を取 りながら,妥協点を模索したものです。取り敢えず、以前のモデルの多少の無理を、解除出来そうで、今後も更なる進化が有りそうです。
☆3D CAD データー

　3Dプリンタ-造形に必然と成る,3D CAD,中間ファイル作成に当たり、担当業者を募 った所、タクト３D設計開発研究所様の御協力を得て,迅速で,ローコストな対応を頂き、右図の様に,3D CAD図（データー）とプリンター用中間ファイルが完成しました。　　　　　　　　　　　　　　　　　　　　　　　  　アルミダイカスト製の完成イメージを基に、製作工房とプリント形式,材質等、検討を 重ね、（株）渡辺製作所様とのご縁を頂きました。　　　　　　　　　　　　　　　　　　　　　　　　試作段階として、耐熱,耐久,強度に優れ,仕上塗装が出来る、PA2200粉末レーザー焼結造形を採用しました。
